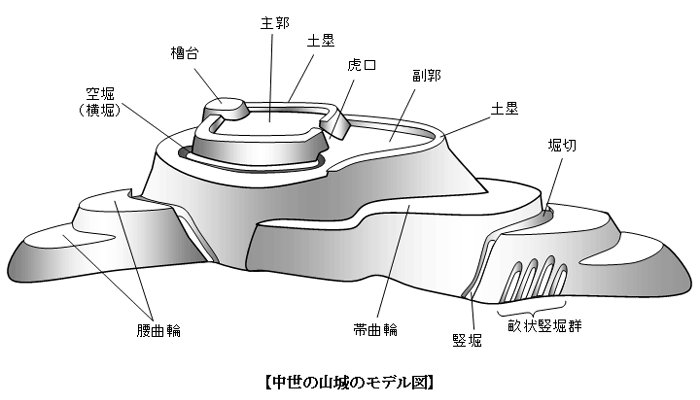

山城の部位名称について

 曲輪（くるわ） 　城内部の平坦地。建物などを配置したり、戦時には兵士が駐屯する場所。
 帯曲輪（おびくるわ） 　中心となる曲輪の裾回りを廻る小規模な曲輪の１つ。狭く長い廊下状の形状のもの。
 腰曲輪（こしくるわ） 　中心部の曲輪を補佐する小規模の曲輪。裾の一部を取り巻くが帯曲輪ほど長くないもの。
 主郭（しゅかく）・副郭（ふくかく） 　城の中心部となる曲輪のこと。中心部が複数の曲輪で成り立つ場合は、中枢となるものを「主郭」、それを補佐する2番目に位置する曲輪を「副郭」と呼ぶ。
 土塁（どるい） 　土を盛って築いた土手の一種。曲輪の縁に設けて障壁とした。堀や柵の基礎となることが多い。
 虎口（こぐち） 　曲輪に設けられた出入口。門や木戸などが設けられた空間全体を指す。
 空堀［横堀］（からぼり［よこぼり］） 　敵の侵入防止のために設けられた等高線に沿った堀。水は特にためない。
 堀切（ほりきり） 　曲輪と曲輪の間や尾根の途中に設けられる「切り通し」状の堀。
 竪堀（たてぼり） 　敵の横移動を妨げる目的で斜面に設けられる堀。

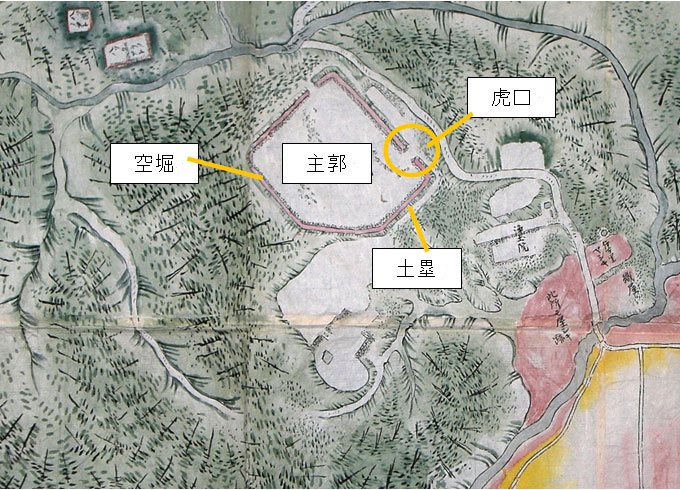

　武雄鍋島家旧蔵の城絵図には、武雄市内にあった城館に関するものが全部で17枚確認されています。本来絵図は、領内・藩内の地形が描かれていることから、「第一級軍事機密」でした。軍事機密そのものである「城」絵図は、全国的にも類例が少なく貴重です。また、これらの絵図は、当時の測量技術を研究する上でも、現在は確認できない施設等を考える上でも、非常に役に立つものです。
　なお、武雄の城絵図は江戸時代後期ごろ、武雄領にて製作されたものと考えられます。しかし中世の城館は、元和元（1615）年の一国一城令で廃城になっており、「誰が・どのような目的で・廃城になった城を描かせたのか」はわかっていません。さらに、武雄領以外の城館図も含まれるため、「どういう基準で描く対象となる城館が選ばれたのか」など、「謎」が多い資料です。

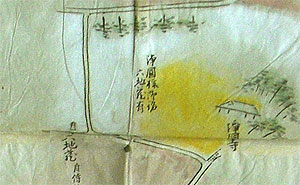

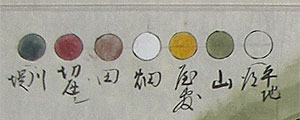

城絵図を見るにあたって  「凡例」に注目 　絵図には左のような「凡例」が明記してあります。これと比較すると、絵図に描かれた地形が一目でわかります。  文字の「書き込み」に注目 　絵図には「地名」や「建物の名前」が書き込まれていますので、今の地名やなどと比較しながら見ると、より身近に城を感じることができます。  「ランドマーク」に注目 　絵図には「寺」「鳥居」など地域の目印になるものが描き込まれています。今あるものが描かれていたり、いなかったりしていますので、絵図の製作された時期を推測することができます。 ※写真は、「宮野村住吉御城跡」「八並村諏訪山（御屋敷図）」「河良村御館跡之図」（いずれも武雄鍋島家資料）より
